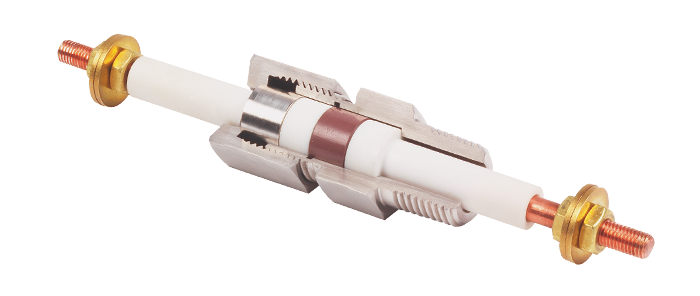

Traversées étanches avec électrode

agrandir l'image
Ces traversées étanches monoélectrode, employées pour l'alimentation haute tension ou haute intensité d'appareils sous pression ou sous vide, sont livrées avec électrode cuivre pré-installée, serrage effectué, prêtes à monter. Electrodes Nickel ou inox sur demande. Deux versions sont proposées. Chaque version est déclinée en plusieurs ampérages. Sur la première version, un joint souple est comprimé entre deux isolateurs en céramique (tension maxi 2000 V DC, intensité maxi 200 A pour le modèle céramique-PTFE) ; sur cette version le joint peut être remplacé lors d'opérations de maintenance. Plusieurs types de joints sont proposés :
Néoprène : température -40 à +90°C
Même résilience que le caoutchouc naturel mais avec une meilleure tenue à l'huile, à l'essence, à l'ozone, aux intempéries et à la chaleur. Excellente tenue au cyclage thermique. Bonne résistivité électrique. Réutilisable dans la plupart des cas.
Viton : température -40 à +225°C
Conserve ses propriétés mécaniques à haute température. Résiste aux huiles, aux solvants, aux fuels et aux produits chimiques industriels corrosifs. Réutilisable dans la plupart des cas.
PTFE : température -200 à +250°C
Imperméable aux gaz. Autolubrifiant, n'adhère pas aux autres matières. Réutilisable dans la plupart des cas.
Lava : température -200°C à +380°C
Faible coefficient thermique, bonne résistivité électrique. Mauvaise tenue à la compression. Poreux aux gaz et à la vapeur. Non recommandé pour le vide. Non réutilisable. Une version avec électrode en inox utilisable jusqu'à 870°C est proposée. Veuillez nous contacter pour plus de détail.
Sur la seconde version un joint PTFE solidaire de l'électrode assure son isolation et son scellement (tension maxi 4000 ou 8000 V DC selon modèle, intensité maxi 20 à 200 A).
  • Permettent à une électrode de franchir une barrière de pression
  • Pour milieux gazeux et non conducteurs
  • Tenue en pression jusqu'à 550 bars (selon modèle)
  • Pour applications sous vide jusqu'à 5.10-6 mm HG (6,67.10-4 Pa, 6,67.10-6 mbar), choisir un joint d'étanchéité en Néoprène, Viton ou PFA. La tenue au vide poussé des joints en Lava n'est pas satisfaisante
  • Les extrémités de l'électrode sont filetées et livrées avec écrous et rondelles pour le montage de cosses
  • Maintiennent l'intégrité de l'étanchéité du process au point de pénétration
  • Répondent aux exigences d'étanchéité en termes de pression et de vide de nombreuses applications industrielles : alimentation haute tension / haute intensité de chambres à vides, d'autoclaves, de transformateurs, de moteurs, de réacteurs et d'appareils sous pression
  • Coût d'exploitation peu élevé comparativement à d'autres techniques de scellement : temps d'installation réduit, courte durée d'immobilisation, pièces de rechange peu coûteuses
  • Valeurs de pression et de vide données à 20°C. Les serrages mécaniques doivent respecter les couples préconisés sur nos instructions de montage. Avertissement : ce matériel doit être mis en oeuvre par un personnel qualifié dans le respect des règles de sécurité
  • Les adaptateurs de filetages proposés en option sont en inox. Ils permettent le montage des traversées équipées d'un petit filetage (par ex. 1/8" Gaz) sur des taraudages process plus gros (par ex. 1/2" Gaz)
  • Les traversées sont livrées prélubrifiées. Un pack lubrifiant (10ml) est proposé en option pour la maintenance des filets, du chapeau et du poussoir
  • Corps inox 316L (et siège si présent). Bague arrière et écrou de compression en inox 303 ou 304
  • Pour toute information complémentaire (dimensions, etc.), nous consulter
Produits dans cette catégorie
2000 V DC, 200 A max, joint céramique-Viton (-40 à +225°C)
Code article Description 1 - 9 10 - 19 20+ Acheter
941-657 40 A - 1/4" BSPT - 550 bar 148,00 € 135,00 € 123,00 € Ajouter
941-663 95 A - 1/2" BSPT – 400 bar 205,00 € 187,00 € 171,00 € Ajouter
941-672 200 A - 3/4" BSPT - 150 bar 328,00 € 299,00 € 274,00 € Ajouter
940-657 40 A - 1/4" NPT - 550 bar 148,00 € 135,00 € 123,00 € Ajouter
940-663 95 A - 1/2" NPT – 400 bar 205,00 € 187,00 € 171,00 € Ajouter
940-672 200 A - 3/4" NPT - 150 bar 328,00 € 299,00 € 274,00 € Ajouter
2000 V DC, 200 A max, joint céramique-PTFE (-200 à +250°C)
Code article Description 1 - 9 10 - 19 20+ Acheter
941-683 40 A - 1/4" BSPT - 350 bar 148,00 € 135,00 € 123,00 € Ajouter
941-689 95 A - 1/2" BSPT – 150 bar 205,00 € 187,00 € 171,00 € Ajouter
941-698 200 A - 3/4" BSPT - 150 bar 328,00 € 299,00 € 274,00 € Ajouter
940-683 40 A - 1/4" NPT - 350 bar 148,00 € 135,00 € 123,00 € Ajouter
940-689 95 A - 1/2" NPT – 150 bar 205,00 € 187,00 € 171,00 € Ajouter
940-698 200 A - 3/4" NPT - 150 bar 328,00 € 299,00 € 274,00 € Ajouter
2000 V DC, 200 A max, joint céramique-Lava (-200 à +380°C)
Code article Description 1 - 9 10 - 19 20+ Acheter
941-729 40 A - 1/4" BSPT - 500 bar 148,00 € 135,00 € 123,00 € Ajouter
941-735 95 A - 1/2" BSPT – 450 bar 205,00 € 187,00 € 171,00 € Ajouter
941-744 200 A - 3/4" BSPT - 200 bar 328,00 € 299,00 € 274,00 € Ajouter
940-729 40 A - 1/4" NPT - 500 bar 148,00 € 135,00 € 123,00 € Ajouter
940-735 95 A - 1/2" NPT – 450 bar 205,00 € 187,00 € 171,00 € Ajouter
940-744 200 A - 3/4" NPT - 200 bar 328,00 € 299,00 € 274,00 € Ajouter
8000 V DC, 200 A max, joint tout PTFE (-200 à +225°C)
Code article Description 1 - 9 10 - 19 20+ Acheter
941-755 40 A - 1/4" BSPT - 80 bar 148,00 € 135,00 € 123,00 € Ajouter
941-761 95 A - 1/2" BSPT - 80 bar 205,00 € 187,00 € 171,00 € Ajouter
941-767 200 A - 3/4" BSPT - 40 bar 328,00 € 299,00 € 274,00 € Ajouter
940-755 40 A - 1/4" NPT - 80 bar 148,00 € 135,00 € 123,00 € Ajouter
940-761 95 A - 1/2" NPT - 80 bar 205,00 € 187,00 € 171,00 € Ajouter
940-767 200 A - 3/4" NPT - 40 bar 328,00 € 299,00 € 274,00 € Ajouter
